Estremità dell'albero chiusa, PN10/16, DN50-300

Scheda tecnica
Certificati
Disegni/Modelli
Video del prodotto
Aggiungi al supporto
Usa con

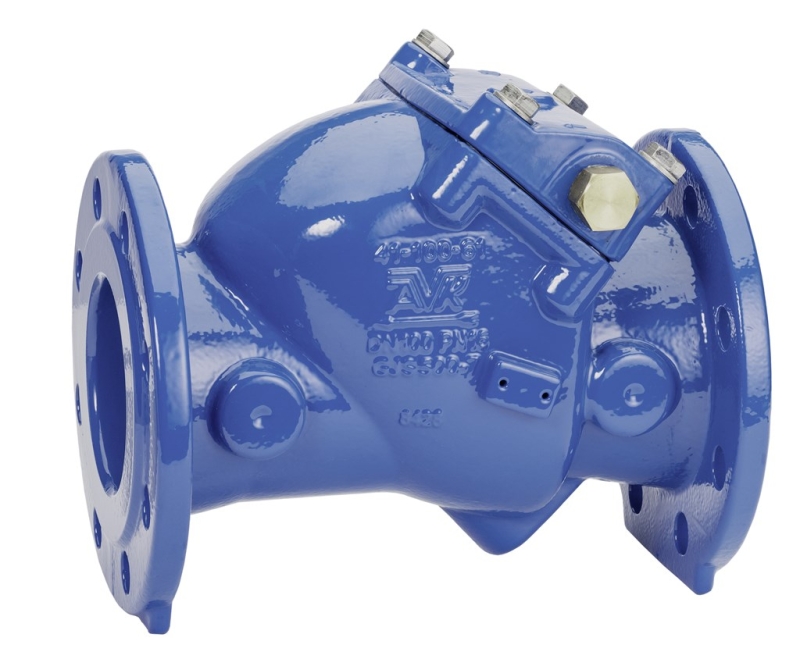

Valvola di ritegno a clapet con estremità dell'albero chiusa. Per il trattamento di acqua potabile e liquidi neutri fino a max. 70°C

Le valvole di ritegno a clapet AVK serie 41 sono sono disponibili sia con sede metellica che gommata . Installate in applicazioni di pompaggio per impedire il riflusso possono essere utilizzate per acqua potabile e acque reflue. Il disco è collegato all'albero tramite una boccola flessibile che consente al disco di adattarsi perfettamente alla sede della valvola. Tutte le parti interne sono in acciaio inossidabile o rivestite con resina epossidica approvata per acqua potabile o EPDM. Le valvole della serie 41 sono disponibili con estremità dell'albero chiusa o libera dove è possibile montare una leva con contrappeso o una molla per attenuare i picchi di pressione.

Variante 41/61-003
Connessione:	Flangiata
Materiale:	Ghisa sferoidale
DN:	DN50 - DN300
PN:	PN16

Caratteristiche

La sede in gomma fornisce una chiusura perfetta tenuta a gravità e con il suo peso leggero richiede un minimo sforzo per aprire/chiudere
L'albero in acciaio inossidabile 1.4021 (AISI 420) montato nel cappello consente una facile manutenzione senza la necessità di rimuovere la valvola dalla tubazione
Cerniera in acciaio inossidabile per dimensioni ≤ DN 200; Per diametri maggiori in ghisa sferoidale rivestita con resina epossidica approvata per acqua potabile
Guarnizione del cappello in una scanalatura tra il cofano e il corpo per evitare il soffiaggio
Tutte le guarnizioni e i rivestimenti a contatto con il fluido sono approvati per acqua potabile
Rivestimento Fusion Bonded Epoxy 250μm
Il disco è realizzato progettato con un inserto in acciaio o ghisa sferoidale ferro duttile completamente vulcanizzato con gomma EPDM
I rilievi sui lati della sede della valvola consentono l'installazione di manometro, bypass, ecc.

Downloads

Scheda tecnica

Allegati

Certificati

Installazione e manutenzione

Animazioni

AVK_swing_check_valve_animation.mp4

Scorri per maggiori informazioni

Codice AVK	DN mm	Foratura Flangia	H mm	H3 mm	L mm	W7 mm	D mm	Peso ca./kg
41-050-61-018	50	PN10/16	120	202	200	190	165	12
41-065-61-018	65	PN10/16	136	228	240	190	185	15
41-080-61-018	80	PN10/16	135	235	260	190	200	16
41-100-61-018	100	PN10/16	150	260	300	211	220	21
41-125-61-018	125	PN10/16	211	346	350	274	250	39
41-150-61-018	150	PN10/16	212	354	400	274	285	47
41-200-61-008	200	PN10	247	417	500	324	340	66
41-200-61-018	200	PN16	247	417	500	324	340	66
41-250-61-008	250	PN10	347	571	600	606	405	185
41-250-61-018	250	PN16	347	571	600	606	405	185
41-300-61-008	300	PN10	391	654	699	606	460	200
41-300-61-018	300	PN16	391	654	699	606	460	200

Scorri per maggiori informazioni

Componenti

1.	Dado	Acciaio inossidabile A2
2.	Rondella	Acciaio inossidabile A2
3.	Distanziale
4.	inserto disco	Acciaio S275JR
5.	Corpo	Ghisa sferoidale GJS-500-7
6.	Guarnizione cappello	Gomma EPDM
7.	Rondella	Acciaio inossidabile A2
8.	Bullone	Acciaio inossidabile A2
9.	gomma disco	Gomma EPDM
10.	Bullone	Acciaio inossidabile A2
11.	Rondella	Acciaio inossidabile A4
12.	Cardine	Acciaio inossidabile 316
13.	Bullone	Acciaio inossidabile A4
14.	Boccola	Ottone dezincificato CW602N
15.	O-ring	Gomma EPDM
16.	O-ring	Gomma EPDM
17.	Cappello	Ghisa sferoidale GJS-500-7
18.	Albero	Acciaio inossidabile
