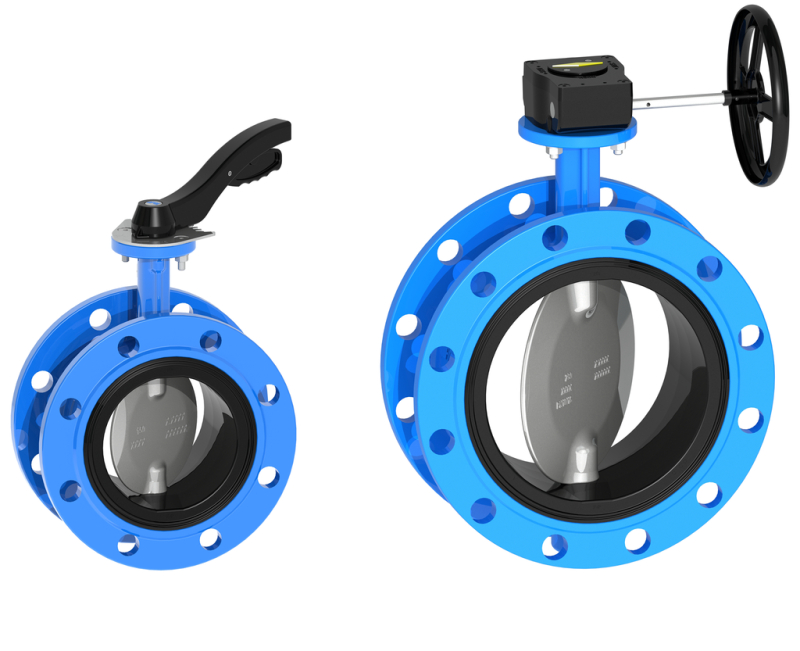

VALVOLA A FARFALLA CENTRICA AVK, FLANGIATA, PN10/16

Manicotto sostituibile in EPDM, EN558/13, disco in acciaio fuso 1.4408, albero in 1.4057, bulloni in A4, rivestimento epossidico blu, leva / riduttore

Valvola a farfalla centrica con manicotto sostituibile per liquidi neutri come acqua potabile, acqua di fiume e acque reflue trattate esenti da solidi e impurità fibrose fino a max 70°C

La serie 76 di AVK comprende un'ampia gamma di valvole a farfalla centriche con manicotto sostituibile, disponibili con corpo flangiato, wafer o lug. Il rivestimento è in gomma di alta qualità di AVK che aumenta significativamente la durata. Il rivestimento interno monoblocco sostituibile funge anche da guarnizione della flangia profilata ed è disponibile in EPDM approvato per l'acqua potabile, EPDM per alte temperature o NBR resistente agli idrocarburi. Il materiale del disco è acciaio inossidabile o ghisa sferoidale con rivestimento epossidico. L'albero in acciaio inossidabile, installato su cuscinetti in PTFE a basso attrito con design anti-espulsione, oltre all'esclusivo profilo di tenuta del disco, garantisce una bassa coppia di manovra e una lunga durata.

Variante 76/74-011
Connessione: Flangiata
Materiale: Ghisa sferoidale
DN: DN50 - DN300
PN: PN16
Direzione di chiusura: Chiusura senso orario (destrorsa)

Caratteristiche

  • Corpo in ghisa sferoidale GJS 500-7 con collo lungo per l'isolamento
  • Manicotto sostituibile in EPDM approvato per acqua potabile con sede rinforzata e guarnizioni della flangia profilate integrate
  • Tenuta dell'albero integrato al manicotto
  • Design dell'albero con sistema anti-espulsione nella parte superiore e un tappo nella parte inferiore
  • Cuscinetti radiali in composito bronzo/PTFE a basso attrito
  • Albero in acciaio inossidabile 1.4057/AISI 431
  • Bulloni e rondelle in acciaio inossidabile A4
  • Disco in acciaio inossidabile fuso, 1.4408/CF8M (AISI 316)
  • Design del disco sottile con esagono interno per il collegamento dell'albero
  • DN≤200: Leva manuale con piastra in acciaio al carbonio per il bloccaggio in diverse posizioni
  • DN≥200: riduttore autobloccante, azionato da volantino
  • Rivestimento epossidico, blu RAL 5017

Downloads

Scheda tecnica

Numeri di riferimento e dimensioni:

Scorri per maggiori informazioni
Codice AVK DN
mm
Foratura
Flangia
Unbalance pressure
bar
L
mm
H1
mm
H3
mm
W
mm
W1
mm
G
mm
F
mm
F2
mm
D1
mm
Flangia
attuaz.
Peso
ca./kg
76-0050-74-868002690223 50 PN10/16 16 108 125 277 257 165 - 12 12 9 F05 5,4
76-0065-74-868002690223 65 PN10/16 16 112 150 312 267 185 - 12 12 9 F05 6,8
76-0080-74-868002690223 80 PN10/16 16 114 157 326 274 200 - 12 12 9 F05 7,8
76-0100-74-868002690223 100 PN10/16 16 127 182 378 334 220 - 14 17 11 F07 10
76-0125-74-868002690223 125 PN10/16 16 140 201 412 349 250 - 14 19 14 F07 14
76-0150-74-868002690223 150 PN10/16 16 140 214 443 367 285 - 14 19 14 F07 17
76-0200-74-868001390223 200 PN10 10 152 245 522 527 340 - 14 23 17 F07 25
76-0200-74-868002390223 200 PN16 10 152 245 522 527 340 - 14 23 17 F07 25
76-0050-74-868002690205 50 PN10/16 16 108 125 264 278 165 - 12 12 9 F05 5,4
76-0065-74-868002690205 65 PN10/16 16 112 150 299 288 185 - 12 12 9 F05 6,8
76-0080-74-868002690205 80 PN10/16 16 114 157 313 295 200 - 12 12 9 F05 7,8
76-0100-74-868002690205 100 PN10/16 16 127 182 353 350 220 - 14 17 11 F07 10
76-0125-74-868002690205 125 PN10/16 16 140 201 387 365 250 - 14 19 14 F07 14
76-0150-74-868002690205 150 PN10/16 16 140 214 423 533 285 - 14 19 14 F07 17
76-0200-74-868001390205 200 PN10 10 152 245 481 560 340 - 14 23 17 F07 25
76-0200-74-868002390205 200 PN16 10 152 245 481 560 340 - 14 23 17 F07 25
76-0200-74-868001390203 200 PN10 10 220 245 543 358 340 200 14 23 17 F07 25
76-0200-74-868002390203 200 PN16 10 220 245 543 358 340 200 14 23 17 F07 25
76-0250-74-868001390203 250 PN10 10 235 283 615 408 405 200 14 28 22 F10 39
76-0250-74-868002390203 250 PN16 10 235 283 615 408 405 200 14 28 22 F10 39
76-0300-74-868001390203 300 PN10 10 251 308 677 460 460 200 14 28 22 F10 52
76-0300-74-868002390203 300 PN16 10 251 308 677 460 460 200 14 28 22 F10 52
76-0200-74-868001390213 200 PN10 10 220 245 542 352 340 200 14 23 17 F07 25
76-0200-74-868002390213 200 PN16 10 220 245 542 352 340 200 14 23 17 F07 25
76-0250-74-868001390213 250 PN10 10 234 283 614 405 405 200 14 28 22 F10 39
76-0250-74-868002390213 250 PN16 10 234 283 614 405 405 200 14 28 22 F10 39
76-0300-74-868001390213 300 PN10 10 241 308 666 460 460 200 14 28 22 F10 52
76-0300-74-868002390213 300 PN16 10 241 308 666 460 460 200 14 28 22 F10 52

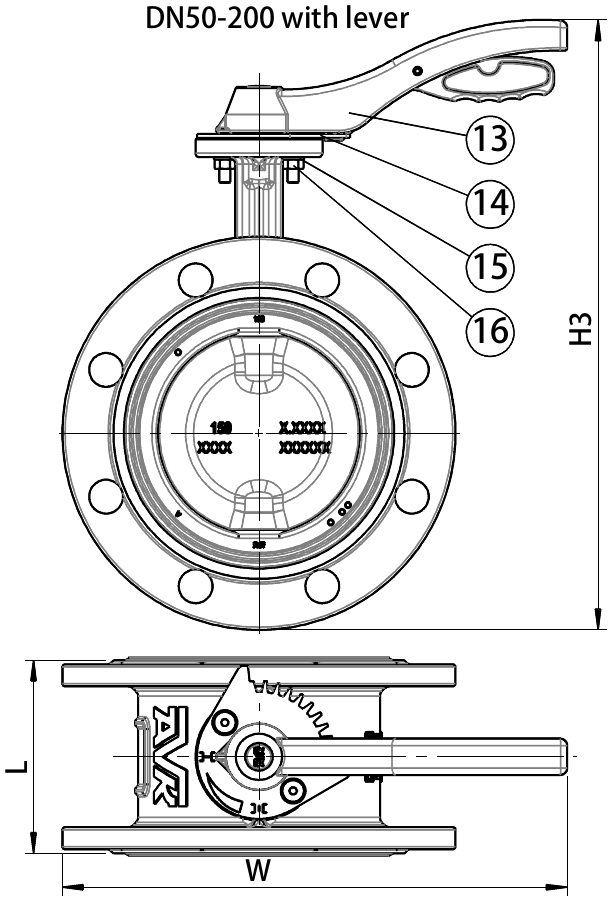

Disegni 2D/3D
Supporto
Scorri per maggiori informazioni

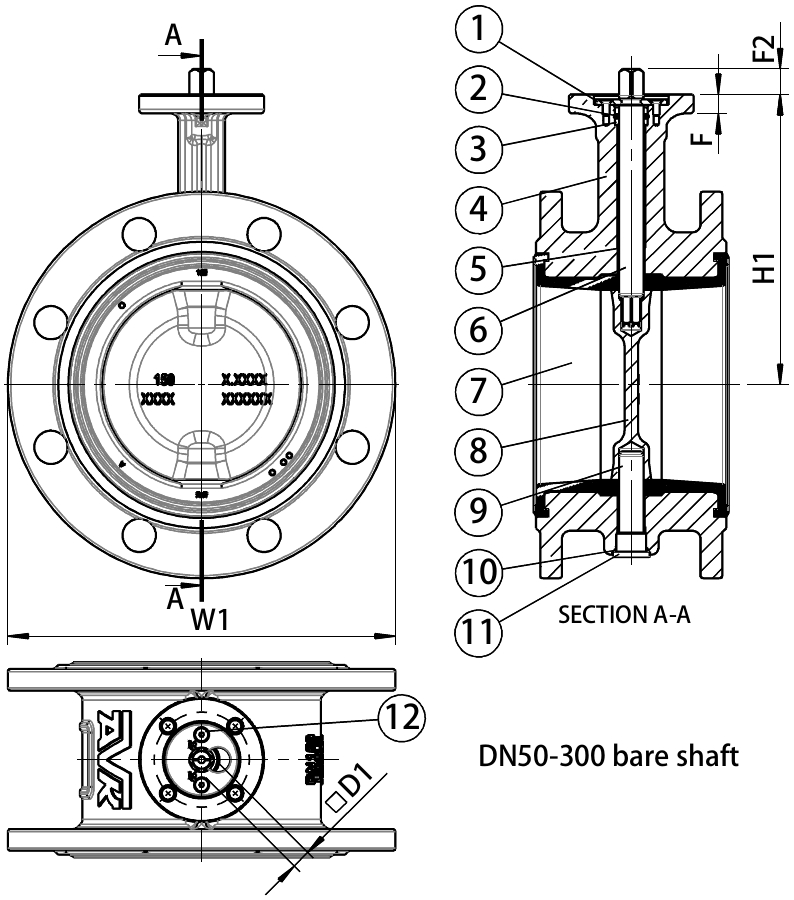

Componenti

1. Piastra POM (Poliossimetilene)
2. O-ring Gomma EPDM
3. Anello POM (Poliossimetilene)
4. Corpo Ghisa sferoidale GJS-500-7
5. Boccola Acciaio rivestito in PTFE
6. Albero di manovra Acciaio inossidabile 1.4057
7. Rivestimento interno Gomma EPDM
8. Disco Acciaio inossidabile1.4408
9. Albero Acciaio inossidabile 1.4057
10. O-ring Gomma NBR
11. Tappo POM (Poliossimetilene)
12. Bullone Acciaio inossidabile A4
13. Leva PA / Alluminio
14. Piastra con tacca Acciaio S235JR
15. Rondella Acciaio inossidabile A4
16. Dado Acciaio inossidabile A4
17. Riduttore Alluminio

Test/approvazioni

  • Test secondo EN12266-1.
  • Materiali approvati WRAS

Normative

  • Costruzione secondo EN 1074 parte 1 e 2, Costruzione secondo EN 593
  • Scartamento secondo EN 558 tabella 2 base, serie 13
  • Foratura flange secondo EN1092-2, PN10/16
